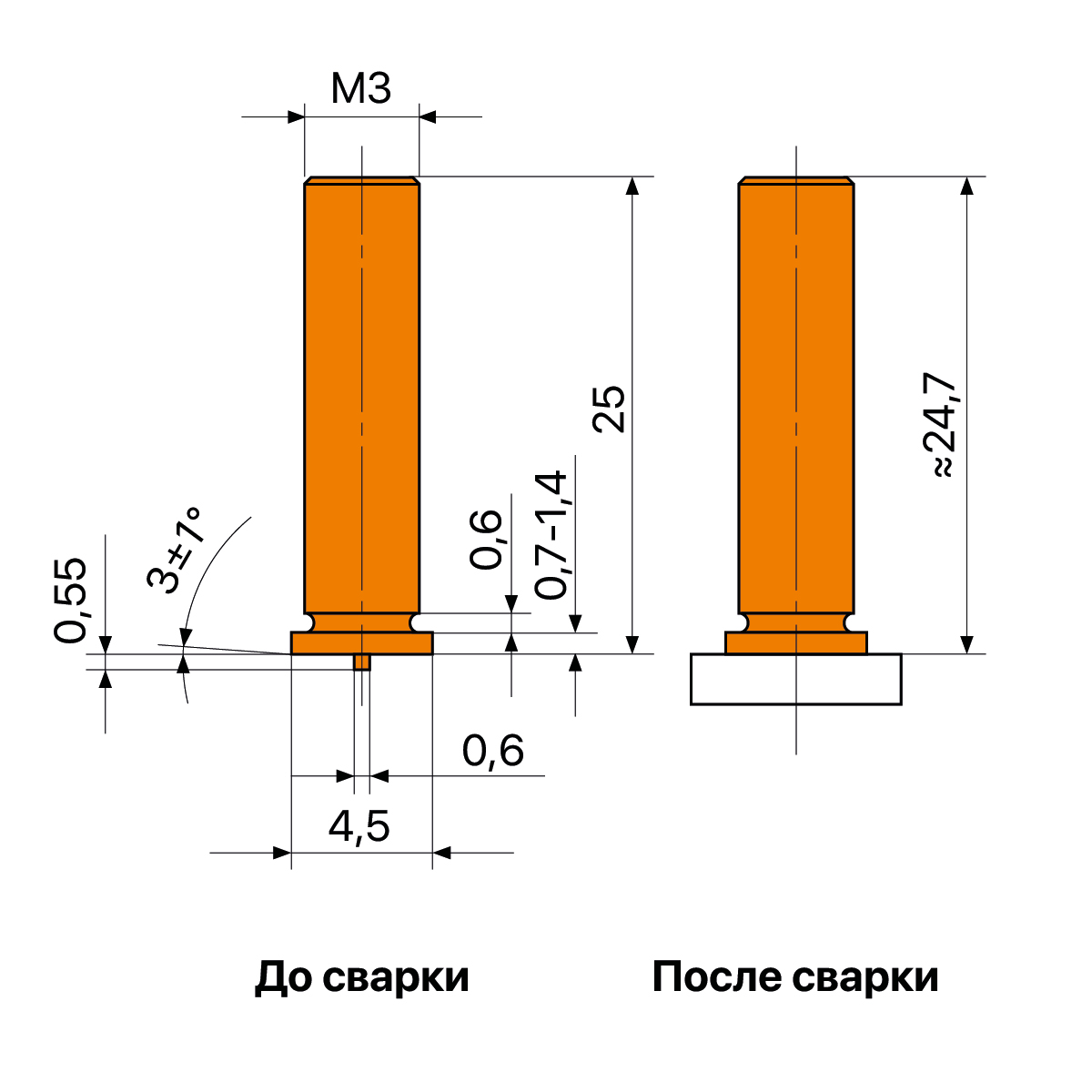

Резьбовая приварная шпилька стальная Омедненная M3x25 Арт. 11-03-025

Шпильки для сварки конденсаторным разрядом имеют холодноформованный калиброванный сварочный наконечник с тщательно контролируемыми допусками по длине и диаметру. Точные размеры сварочного наконечника имеют решающее значение для правильных результатов сварки.

Резьбовая омедненная шпилька для конденсаторной сварки: надежное крепление в электротехнике и промышленности.

Введение

Резьбовые омедненные шпильки для конденсаторной сварки представляют собой высокотехнологичное решение для создания прочных электрических и механических соединений. Эти элементы сочетают преимущества стальной прочности с высокой электропроводностью медного покрытия, что делает их незаменимыми в различных отраслях промышленности.

Конструктивные особенности

Шпилька состоит из нескольких ключевых элементов:

• Стальное основание - обеспечивает механическую прочность
• Медное покрытие - толщиной 3-10 мкм для улучшенной электропроводности
• Резьбовая часть - метрическая или специальная резьба (М4-М10)
• Сварочный наконечник - специально подготовленный для конденсаторной сварки

Технические преимущества

1. Высокая электропроводность (на 30% лучше обычных стальных шпилек)
2. Коррозионная стойкость (медное покрытие защищает от окисления)
3. Прочность соединения (выдерживает нагрузки до 500 Н на отрыв)
4. Ускоренный монтаж (сварка занимает 0,1-0,3 секунды)
5. Долговечность (срок службы до 25 лет в агрессивных средах)

Области применения

• Электроэнергетика: заземляющие устройства, шинные соединения
• Автомобилестроение: крепление электрооборудования, заземление
• Авиакосмическая промышленность: легкие и надежные соединения
• Телекоммуникации: монтаж антенных сооружений
• Промышленное оборудование: крепление кожухов, щитов управления

Технология монтажа

1. Подготовка поверхности: очистка от загрязнений и оксидов
2. Установка шпильки: фиксация в сварочном пистолете
3. Процесс сварки:
• Подача импульса тока (1000-3000 А)
• Нагрев контактной зоны до 1400-1600°C
• Формирование сварной точки
4. Контроль качества: проверка на отсутствие трещин и полное проплавление

Рекомендации по выбору

1. Для ответственных электрических соединений - диаметр от М6
2. В агрессивных средах - толщина медного покрытия не менее 5 мкм
3. При высоких механических нагрузках - сталь марки 08кп или 10кп
4. Для пищевой промышленности - дополнительное гальваническое покрытие

Заключение

Омедненные резьбовые шпильки для конденсаторной сварки - это оптимальное решение, сочетающее надежность механического крепления с отличными электротехническими характеристиками. Их использование позволяет сократить время монтажа, повысить надежность соединений и снизить эксплуатационные расходы.

Поставляем полный ассортимент омедненных шпилек для конденсаторной сварки. Предоставляем технические консультации и помощь в подборе оптимальных решений для ваших задач.
