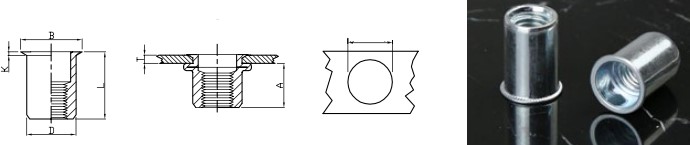

Конструкция
Отличие от стандартного исполнения одно: бортик заметно уже. Тело цилиндрическое гладкое из оцинкованной стали, резьба полнопроходная, а головка выступает над поверхностью на минимальную высоту и занимает мало места вокруг отверстия.
Уменьшенный бортик позволяет поставить заклепку там, где стандартная головка не проходит: у кромки листа, в узком пазу профиля, рядом с ребром жесткости, вплотную к соседнему креплению. Расплата за компактность в опорной площади: бурт держит лист по меньшему кольцу, поэтому момент затяжки нужно контролировать.
В подразделе 16 типоразмеров, резьба М3-М12.
Резьба и размеры
Резьба от М3 до М12. Наружный диаметр тела, диаметр и высота бортика, диапазон толщины материала указаны в карточке позиции. Отверстие сверлят по таблице под конкретный размер.
Толщина зажимаемого материала у уменьшенного борта требует особой аккуратности: при тонком листе малая опорная площадь головки продавливает металл. Если лист на нижней границе диапазона, разумнее взять стандартный борт или подложить шайбу.
Где применяют
Узкие профили и рамки, торцы и кромки панелей, электротехнические корпуса с плотной компоновкой, места под уплотнитель и накладку, где стандартная головка мешает соседней детали. Часто этот вариант выбирают уже по факту: собрали узел, стандартный борт не встал, взяли уменьшенный.
Установка
Резьбовой инструмент с тяговой шпилькой под размер резьбы. Установка с одной стороны: шпильку вкручивают в заклепку, тело стягивают, шпильку выкручивают.
Ход инструмента под уменьшенный борт настраивают короче. Перетянутая заклепка сминает тонкую головку, и она уходит в отверстие вместе с буртом. Первую заклепку в партии проверьте на обрезке того же материала, дальше работайте по настроенному ходу.
Наличие и цены
Цена от 1193 руб за 1000 шт, упаковка 1000 штук. Все 16 типоразмеров в наличии на складе, отгружаем в день оплаты, доставка по России. Условия под заказ и на объем считаем отдельно: пришлите размер резьбы, количество и толщину материала.
