Конструкция

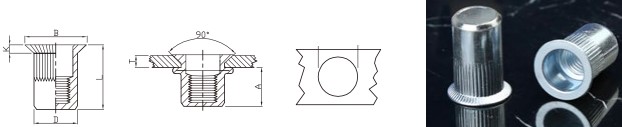

Самое закрытое исполнение в этой ветке каталога. Тело цилиндрическое со шлицами, торец заглушен, головка конусная. Снаружи после монтажа ровная плоскость, внутри болт не выходит за лист, шлицы держат от проворота.
Материал оцинкованная сталь. Стальное тело дает высокий допустимый момент затяжки, а неполнопроходная резьба ограничивает глубину посадки болта.
В подразделе 14 типоразмеров, резьба М3-М12.
Резьба и размеры
Резьба от М3 до М12. В карточке позиции указаны диаметр тела, угол и высота конуса головки, рабочая глубина резьбы и диапазон толщины материала.
Длина болта подбирается по рабочей глубине. Толщина детали должна позволить зенковку: конус снимает часть металла, и на тонком листе посадочное место просто исчезнет.
Где применяют
Наружные корпуса под покраску, поверхности с уплотнителем, транспортные панели, узлы рядом с проводкой. Работа по окрашенному и оцинкованному листу идет нормально: шлицы врезаются в кромку, но не рвут покрытие так, как кольцевая насечка.
Установка
Сверление отверстия по таблице, зенковка коническим зенкером на высоту головки, вкручивание тяговой шпильки на рабочую глубину, стягивание тела, выкручивание шпильки.
Стандартный контроль после монтажа: головка заподлицо, болт затягивается без проворота заклепки, зазора между деталями нет. Нержавеющую сталь в этих же исполнениях смотрите в соседнем разделе, если узел работает в постоянной влаге.
Наличие и цены
Цена от 2937 руб за 1000 шт, упаковка 1000 штук. Все 14 типоразмеров на складе, отгрузка в день оплаты, доставка по России. Под заказ и на объем считаем отдельно.
