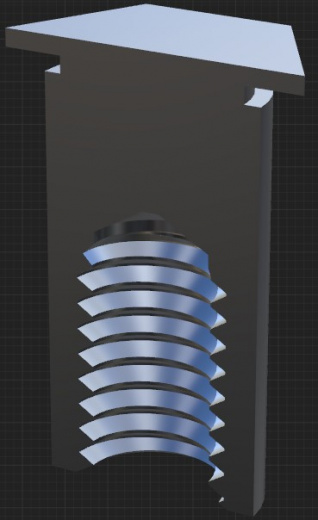

Втулка запрессовочная BSO не проходная Сталь оцинкованная M4x12 BSO-M4-12

Крепеж запрессовывается при помощи приложенной равномерной нагрузки в предварительно варезанные (вырубленные) отверстия металлисческих листовых материалов, при этом сам материал заготовки пластически деформируется и затекает в специальные канавки (борозды) конструкции крепежа.

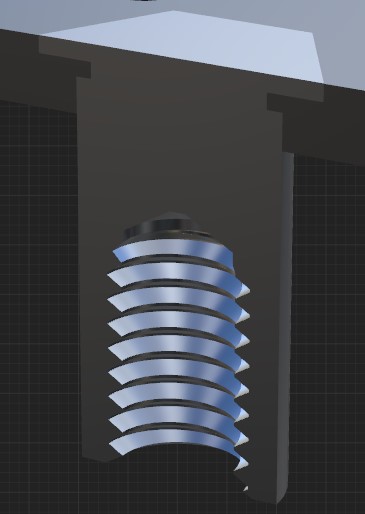

Самоустанавливающиеся втулки (Self-Clinching Standoffs) – BSO (Blind Threaded Standoffs) глухие (неполнопроходные) втулки с внутренней резьбой

1. Общее описание

BSO (Blind Threaded Standoffs) – это самоустанавливающиеся резьбовые втулки, предназначенные для монтажа в металлические листы. Они обеспечивают надежное крепление без необходимости использования гаек или дополнительного крепежа благодаря технологии впрессовывания (clinching).

2. Рекомендуемые материалы основания

BSO-втулки предназначены для установки в:

• Стальные листы
• Алюминиевые листы

Требования к твердости материала заготовки:

• По шкале Роквелла (HRB) – не более 80
• По шкале Бринелля (HB) – не более 150

Примечание: Если твердость материала выше указанных значений, возможны трудности при установке или повреждение крепежа/основы.

3. Особенности конструкции и монтажа

• Глухая резьба (Blind Threaded) – внутренняя резьба позволяет вкручивать винты без сквозного отверстия.
• Самозакрепляющийся механизм – при запрессовке втулка деформирует материал вокруг отверстия, создавая прочное соединение.
• Устойчивость к проворачиванию и вырыванию – благодаря насечкам или рифленой поверхности.

4. Типовые применения

• Крепление электронных компонентов в металлических шасси.
• Сборка корпусов приборов, щитов управления.
• Фиксация плат и модулей в алюминиевых рамах.

5. Рекомендации по монтажу

• Диаметр отверстия должен соответствовать спецификации производителя (обычно на 0,05–0,1 мм меньше диаметра втулки).
• Усилие запрессовки – регулируется в зависимости от толщины и твердости материала.
• Использование специализированного инструмента (пресс или установочный инструмент) для равномерной установки.

6. Альтернативы при высокой твердости материала

Если основание слишком твердое (HRB >80 / HB >150), рекомендуется:

• Использовать сварные/приварные втулки.
• Применять крепеж с предварительной нарезкой резьбы (например, резьбовые вставки).

Самоустанавливающиеся резьбовые втулки BSO (Blind Threaded Standoffs)

Полное руководство

1. Введение и назначение

Самоустанавливающиеся резьбовые втулки BSO (Blind Threaded Standoffs) представляют собой инновационное крепежное решение для создания надежных резьбовых соединений в металлических панелях. Эти элементы специально разработаны для:

• Быстрого монтажа без дополнительного крепежа
• Создания прочных резьбовых точек в тонколистовых материалах
• Обеспечения устойчивого соединения в условиях вибрации и нагрузок

2. Технические характеристики

Основные параметры:

• Материал изготовления: углеродистая сталь
• Типы резьбы: метрическая (M2-M6) и дюймовая (4-40 до 1/2"-13)
• Высота стоек: от 3 мм до 25 мм (стандартные размеры)
• Покрытия: цинкование

Механические свойства:

• Прочность на вырыв: до 1500 Н (зависит от диаметра и материала)
• Крутящий момент: 0,5-15 Н·м (в зависимости от размера)
• Температурный диапазон: от -50°C до +150°C (для стандартных версий)

3. Совместимость с материалами

Рекомендуемые базовые материалы:

• Низкоуглеродистая сталь (HRB ≤80)
• Алюминиевые сплавы (HB ≤150)
• Латунь и медь (толщиной от 1 мм)

Не рекомендуемые материалы:

• Закаленные стали (HRC >20)
• Титан и его сплавы
• Хрупкие металлы и сплавы

4. Подробный процесс установки

4.1 Подготовка отверстия:

• Требуемый диаметр: D = (номинальный диаметр стойки) - (0,05-0,15 мм)
• Допуск на отверстие: ±0,03 мм
• Чистота обработки: Ra ≤3,2 мкм
• Минимальная толщина материала: 0,8 мм для малых втулок, от 1,5 мм для крупных

4.2 Процесс монтажа:

1. Совмещение втулки с отверстием
2. Приложение осевого усилия (200-5000 Н в зависимости от размера)
3. Формирование кольцевой деформации материала
4. Фиксация за счет радиального напряжения

4.3 Оборудование для монтажа:

• Ручные прессы (для малых серий)
• Пневматические или гидравлические прессы (для серийного производства)
• Специальные направляющие оправки

5. Преимущества и особенности

Ключевые преимущества:

✔ Полностью скрытый монтаж без выступающих элементов
✔ Возможность установки с одной стороны панели
✔ Высокая устойчивость к вибрации (в 3-5 раз выше винтовых соединений)
✔ Равномерное распределение нагрузки
✔ Возможность повторного использования резьбы

Особенности конструкции:

• Усиленное основание для предотвращения проворачивания
• Оптимизированная геометрия для легкого старта при установке

6. Применение в различных отраслях

Электроника:

• Крепление печатных плат
• Монтаж компонентов в телекоммуникационном оборудовании
• Установка панелей управления

Машиностроение:

• Сборка корпусов промышленного оборудования
• Крепление защитных кожухов
• Монтаж сенсоров и датчиков

Автомобильная промышленность:

• Установка электронных блоков управления
• Крепление элементов интерьера
• Монтаж светотехнического оборудования

7. Техническое обслуживание и ремонт

• Проверка затяжки: рекомендуемый момент 80% от номинального
• Замена: возможно высверливание с последующей установкой нового элемента
